< PDA에서  SD/ESD에 연결하는 방법 >
아래의 연결 예는 아래와 같은 환경에서 작성되었습니다.
-  SD100 : 1EA
- PDA : IPAQ 4150 (HP Bluetooth headset 지원 Bluetooth Driver 로 업그레이드 영문)
|
1. SD/ESD 의 설정

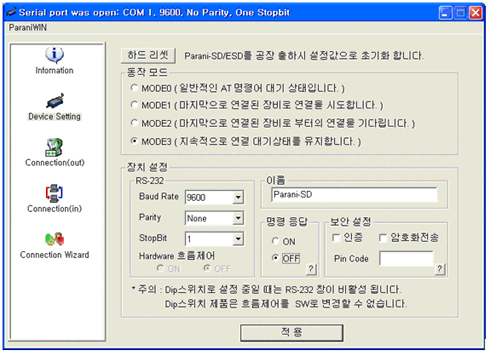

SD/ESD의 설정은 PC의 시리얼포트에 연결하여 ParaniWIN 프로그램을 통해 설정할 수 있습니다.
SD/ESD를 Mode3로 설정합니다.
Mode3는 모든 블루투스 디바이스에서 SD를 검색하고 접속할 수 있는 모드입니다.
- 장비이름 : SD
- 시리얼설정 : 9600,N,8,1,흐름제어 없음
- 명령응답 : OFF - AT명령에 대한 응답을 하지 않고, 접속에 대한 응답을 하지 않도록 설정(CONNECT, DISCONNECT 메시지)
- 보안사용안함.
2. PDA 설정

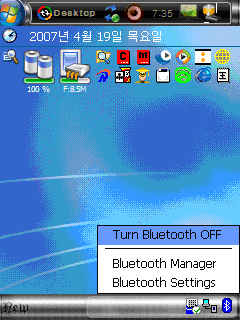

- ‘Turn Bluetooth ON’ 을 클릭하여 Bluetooth 기능을 활성화합니다.

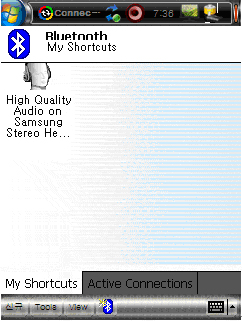

- ‘Bluetooth Manager’를 실행합니다.
- ‘신규’를 클릭합니다.

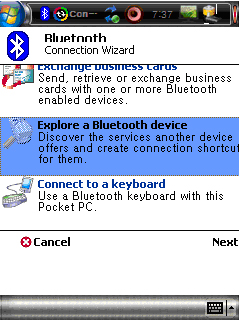

- ‘Explore a Bluetooth Device’를 선택하고 ‘Next’를 클릭합니다.
- PDA 는 주변의 블루투스 장치들을 검색하여 표시합니다.

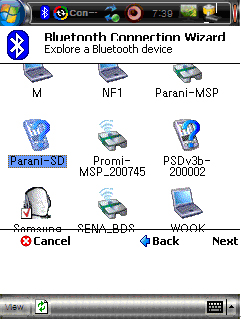

- 검색된 장비 중 접속할 SD 선택하고 ‘Next’를 클릭합니다.

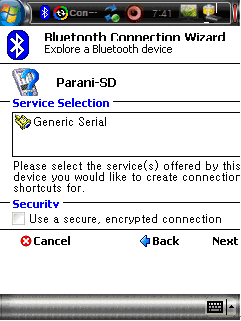

- 검색된 Service에서 ‘Generic serial’을 선택하고 ‘Next’를 클릭합니다.

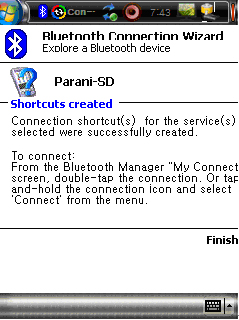

- ‘Finish’를 클릭합니다.

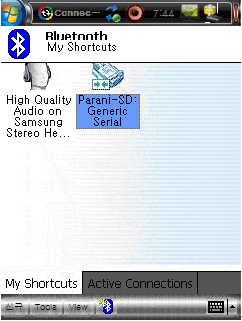

- 등록된 SD 아이콘을 더블 클릭합니다.
연결되면 아래 그림과 같이 연결표시가 나타납니다.
- PDA가 사용하는 블루투스 컴포트를 확인합니다.

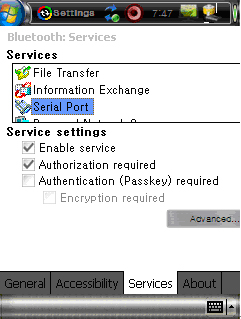

- ‘Bluetooth Setting’-> ‘Services’ 를 선택합니다.

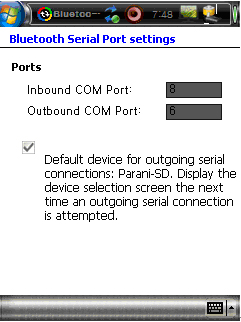

- ‘Advanced…’ 를 선택하여 Outbound COM port 를 확인합니다.
그림에서는 COM6을 사용합니다.

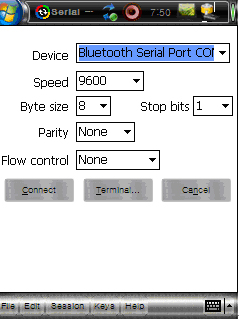

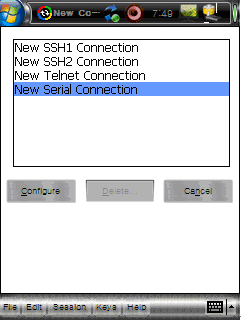

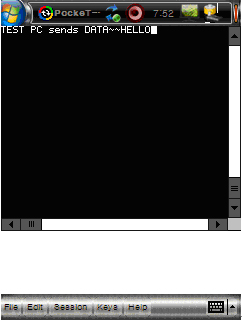

아래는 PockeTTY software를 사용하여 시리얼통신을 하는화면입니다.
- PC의 시리얼통신 프로그램에서 보낸 데이터가 PDA 화면에 나타남을 확인할 수 있습니다.
위와 같은 방법을 사용하면 시리얼 장비를 블루투스를 이용하여 PDA 에서 제어할 수 있습니다.

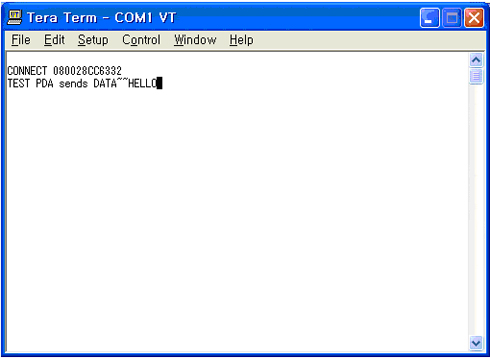

- PDA 에서 보낸 데이터가 PC 시리얼통신 프로그램 화면에 나타남을 확인할 수 있습니다.
|
